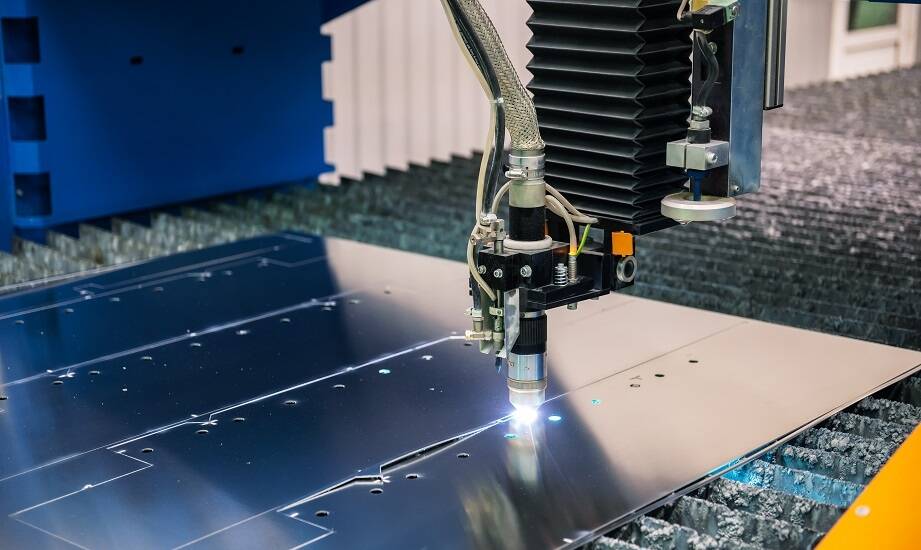

Jak przygotować projekt do cięcia blach, żeby ograniczyć poprawki na produkcji

Nawet najlepiej zaplanowany projekt detalu może napotkać trudności na etapie produkcji, jeśli plik CAD zawiera ukryte błędy techniczne. Zdarza się, że rysunek wygląda perfekcyjnie na ekranie komputera w biurze projektowym, ale po wczytaniu do maszyny ujawnia otwarte kontury lub niewłaściwą skalę. Taka sytuacja natychmiast wstrzymuje pracę całego parku maszynowego. Operator musi przerwać proces, zlokalizować nieścisłości i skonsultować poprawki z autorem dokumentacji. Każde takie zatrzymanie opóźnia realizację zlecenia i generuje nieprzewidziane koszty. Odpowiednie przygotowanie plików pozwala uniknąć przestojów i gwarantuje płynne przejście od wizji do gotowego elementu.

Przeczytaj również: Kiedy niezbędna jest budowa przydomowej oczyszczalni ścieków?

Wymagania techniczne pliku roboczego i najczęstsze błędy

Oprogramowanie sterujące obróbką odczytuje wyłącznie ścieżki zapisane w formacie wektorowym, najczęściej w standardzie DXF lub DWG. Podstawowym wymogiem dla każdego projektu jest zastosowanie skali 1:1 w milimetrach, ponieważ wszelkie formaty calowe lub skale procentowe prowadzą do poważnych błędów wymiarowych na hali produkcyjnej. Jeśli planujesz cięcie laserowe blach, zadbaj o całkowite i precyzyjne zamknięcie wszystkich konturów detalu. Dopuszczalne przerwy między liniami, określane w oprogramowaniu jako mikropołączenia, nie mogą przekraczać 0,01 milimetra. Pozostawienie otwartych ścieżek to bardzo powszechny błąd, który powoduje zatrzymanie się wiązki i wymusza ręczną edycję rysunku przez technologa. Grubość linii cięcia powinna wynosić zaledwie 0,001 milimetra, co ułatwia jej prawidłową interpretację.

Przeczytaj również: Dlaczego warto kupować kabiny do przyczep od producenta?

Równie ważna dla płynności procesu jest czytelna organizacja warstw w wyeksportowanym pliku. Ścieżki robocze muszą znajdować się na osobnej warstwie roboczej, całkowicie wolnej od zduplikowanych linii. Nałożone na siebie wektory powodują podwójne cięcie w tym samym miejscu, co niszczy krawędź materiału i drastycznie pogarsza estetykę elementu. Konieczne jest także utworzenie oddzielnej warstwy technicznej z opisem pożądanej grubości oraz konkretnego gatunku stali. Wrzucenie do pliku mapy bitowej zamiast czystych wektorów lub pominięcie kluczowych wymiarów gabarytowych uniemożliwia natychmiastowe uruchomienie maszyny. Dobrą praktyką jest dołączanie pliku PDF pełniącego rolę wizualnej legendy dla operatora.

Przeczytaj również: Jak wykorzystać drut typu spirala do usuwania blokad w kanalizacji?

Wpływ geometrii detalu i tolerancje dla grubych arkuszy

Kształt pojedynczego elementu decyduje o fizycznych możliwościach jego wykonania, co staje się szczególnie istotne przy arkuszach przekraczających 10 milimetrów grubości. Zbyt małe otwory w grubym materiale sprzyjają nadmiernemu gromadzeniu się płynnego żużlu u dołu krawędzi. Powszechnie zaleca się, aby minimalna średnica otworu wynosiła od 1 do 1,2 grubości ciętego materiału, co zapewnia optymalne przedmuchanie szczeliny. Kąty ostre sprzyjają z kolei miejscowemu przegrzewaniu się stali wokół detalu i prowadzą do deformacji cieplnych. Aby skutecznie tego uniknąć, wewnętrzne narożniki wymagają zaprojektowania z promieniem o wartości co najmniej 0,5 milimetra.

Grubość obrabianego surowca bezpośrednio wpływa na osiągalne dokładności wymiarowe. W przypadku standardowej stali węglowej poniżej 3 milimetrów tolerancja wynosi około ±0,05 milimetra, natomiast powyżej 10 milimetrów margines ten rośnie do przedziału ±0,2–0,5 milimetra. Lepsze rezultaty daje stal nierdzewna, przy której dokładność rzędu ±0,03 milimetra na cienkich arkuszach wynika z mniejszego rozpraszania roboczej wiązki. Firma BaluSteel wykorzystuje nowoczesne lasery światłowodowe o mocy 12 kW, które precyzyjnie rozcinają arkusze nawet do 30 milimetrów grubości. Warto zawsze pamiętać o zjawiskach termicznych. Należy uwzględnić zapas technologiczny od 0,5 do 1 milimetra na krawędziach przeznaczonych do spawania, aby zrekompensować obecność strefy wpływu ciepła (HAZ).

Klarowna dokumentacja kluczem do sprawnej realizacji zlecenia

Prawidłowo przygotowany plik produkcyjny nie musi zawierać skomplikowanych rzutów z wielu stron ani zaawansowanych wizualizacji przestrzennych. W warunkach przemysłowych największe znaczenie ma czysta geometria wektorowa oraz jednoznaczne przypisanie poszczególnych warstw wraz z czytelnymi informacjami o używanym surowcu. Dokładne wyeliminowanie duplikatów wszystkich linii roboczych i konsekwentne domknięcie geometrycznych konturów sprawia, że taki plik może natychmiast trafić na pulpit sterowniczy.

Przejrzysta i uporządkowana dokumentacja techniczna skutecznie eliminuje potrzebę wprowadzania pilnych poprawek w zakładzie produkcyjnym. Metalowy detal przetworzony przez maszynę bez nagłych zatrzymań charakteryzuje się wyższą i bardziej powtarzalną jakością krawędzi. Dzięki temu całe zlecenie realizowane jest sprawniej, a ewentualny proces późniejszego gięcia przebiega bez zakłóceń. Ścisłe trzymanie się podstawowych wytycznych technologicznych przynosi wymierne korzyści czasowe zarówno projektantowi, jak i bezpośredniemu wykonawcy zlecenia.
