Kiedy boczny system szybkiego mocowania lepiej stabilizuje detale na stole warsztatowym i CNC

W warsztatach mechanicznych i zakładach obróbki metali często pojawia się problem z elementami o bardzo niskim prześwicie, które całkowicie uniemożliwiają użycie standardowych docisków pionowych. Gdy narzędzie skrawające napotyka fizyczną kolizję z ramieniem mocującym, frezowanie lub planowanie górnej powierzchni staje się niemożliwe bez dodatkowych przerw. Sytuacja komplikuje się w przypadku detali wyposażonych w nietypowe występy boczne lub takich, które wymuszają niezwykle częstą zmianę wsadu na stole roboczym. Tradycyjne ryglowanie od góry wymusza wtedy wielokrotne odkręcanie śrub, co drastycznie wydłuża czas obsługi i obniża wydajność całej zmiany. Odpowiedzią na te technologiczne wyzwania jest mechanizm horyzontalny. Stabilizuje on materiał z boku, pracując bez jakiejkolwiek ingerencji w główną przestrzeń operacyjną frezarki czy obrabiarki wieloosiowej.

Przeczytaj również: Kiedy niezbędna jest budowa przydomowej oczyszczalni ścieków?

Mechanika działania i parametry techniczne horyzontalnych układów mocujących

Mechanizm operujący równolegle do płaszczyzny roboczej zmienia rozkład wektorów nacisku. Taki kierunek zwiększa odporność detalu na siły boczne powstające podczas intensywnego frezowania. Nacisk z boku skutecznie przeciwdziała niepożądanemu przesuwaniu się materiału wzdłuż osi X oraz Y maszyny. Ogranicza to szkodliwe drgania wywoływane przez nierównomierne skrawanie twardych stopów i zapobiega uszkodzeniom płytek wieloostrzowych. W odróżnieniu od układów pionowych, chwyt horyzontalny zapobiega unoszeniu krawędzi cienkościennych elementów pod wpływem wysokiego momentu obrotowego wrzeciona. Zastosowany w tych urządzeniach mechanizm kolanowy pozwala przełożyć stosunkowo krótki i lekki ruch dźwigni na potężną siłę zacisku. Operator maszyny nie musi używać dużej siły fizycznej, aby pewnie zablokować wałek lub blok stali.

Przeczytaj również: Dlaczego warto kupować kabiny do przyczep od producenta?

Ocena przydatności konkretnego narzędzia do danego procesu opiera się na weryfikacji kilku wymiarów geometrycznych. Właściwy zasięg wysięgu wynosi zazwyczaj od 22 do 50 milimetrów, co pozwala na obsługę zarówno drobnych detali, jak i masywnych odlewów. Niezwykle ważna okazuje się wysokość korpusu, która w wariantach niskoprofilowych nie przekracza 100 milimetrów. Utrzymanie tak niskiej budowy pozwala uniknąć katastrofalnej w skutkach kolizji z szybko obracającą się głowicą. Siła zacisku w popularnych wersjach produkcyjnych utrzymuje się w przedziale od 100 do 500 kilogramów. Wartość ta zależy głównie od grubości zastosowanej stali ocynkowanej. Ważnym szczegółem pozostaje także kształt stopki kontaktowej. Płaskie zakończenia z neoprenową nakładką stabilizują równe płaszczyzny bez ryzyka zarysowania detalu, natomiast profile w kształcie litery V precyzyjnie obejmują rury.

Przeczytaj również: Jak wykorzystać drut typu spirala do usuwania blokad w kanalizacji?

Zastosowanie w obróbce CNC i eliminacja powszechnych błędów montażowych

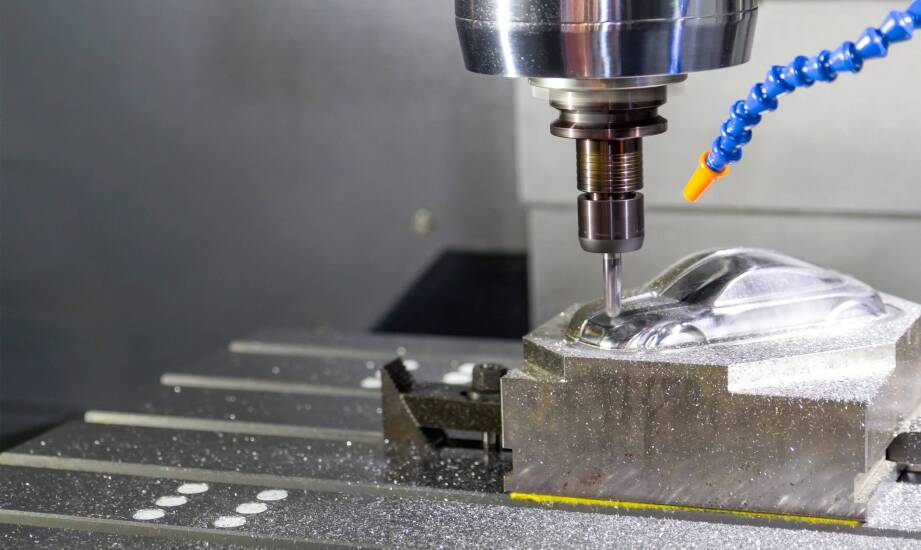

Na standardowych stołach warsztatowych stabilizacja pozioma przydaje się podczas wstępnej obróbki ręcznej, pozycjonowania przed spawaniem oraz dokładnego klejenia konstrukcji. W przypadku zautomatyzowanych centrów CNC to rozwiązanie ratuje sytuację przy obróbce cienkościennych profili i bardzo płytkich form. Klasyczne pionowe łapy mocujące całkowicie blokowałyby tam zaplanowaną ścieżkę narzędzia tnącego, wymuszając dzielenie programu na kilka etapów. Odpowiednio dobrany docisk szybkomocujący poziomy pozwala zachować ciągły i swobodny dostęp do całej górnej płaszczyzny obrabianego materiału. Szeroki wybór tego typu asortymentu zapewnia dystrybutor sprzętu przemysłowego MM-TOOLS ŚPIEWAK, ułatwiając kompletowanie stanowisk roboczych w zakładach obróbki metali.

Nawet najdroższy osprzęt warsztatowy potrafi zawieść przy popełnianiu podstawowych błędów montażowych. Niewłaściwie zlokalizowany punkt nacisku powoduje niekontrolowane przesunięcie detalu zamiast jego sztywnego unieruchomienia. Kolejnym bagatelizowanym problemem jest mocno zanieczyszczona baza robocza. Opiłki metalu i resztki lepkiego chłodziwa zalegające pod stopką generują mikroluzy, które drastycznie nasilają wibracje w trakcie planowania szeroką głowicą. Kolizje z frezem wynikają z reguły z niedopasowania gabarytów docisku do wymiarów przygotówki. Zbyt mała siła początkowa prowadzi do nagłego wyrwania elementu z uchwytu przy pierwszym kontakcie z ostrzem.

Weryfikacja docelowego dopasowania układu ryglowania wymaga gruntownej analizy materiału obrabianego. Miękkie stopy aluminium łatwo ulegają trwałym odkształceniom pod wpływem punktowego nacisku, dlatego wymagają znacznie niższej siły mocowania niż twarda stal konstrukcyjna. Równie ważny pozostaje wyjściowy kształt przedmiotu, obecność technologicznych wypustek oraz docelowa powtarzalność samej operacji w cyklu seryjnym. Otwarty dostęp do bocznych ścianek to główny czynnik, który przesądza o rezygnacji z dociskania od góry na rzecz rozwiązań pracujących równolegle do blatu.

Wpływ geometrii części na stabilność procesu produkcyjnego

Skuteczność horyzontalnych układów mocujących zależy od wielu czynników wykraczających poza samą moc ryglowania. Trafność wybranego rozwiązania wiąże się bezpośrednio ze skomplikowaną geometrią detalu oraz specyfiką zaplanowanych przejść narzędzia. Parametry katalogowe opisujące maksymalny zacisk tracą znaczenie, jeśli wektor siły nie zostanie precyzyjnie przeciwstawiony oporom skrawania. Przemyślany dobór narzędzi stabilizujących do stołu rowkowego podnosi ostateczną dokładność wymiarową obrabianych partii materiału. Wyeliminowanie problemów ze sztywnością wsadu wyraźnie skraca kosztowne przestoje, podnosząc rentowność operacji na hali produkcyjnej.
