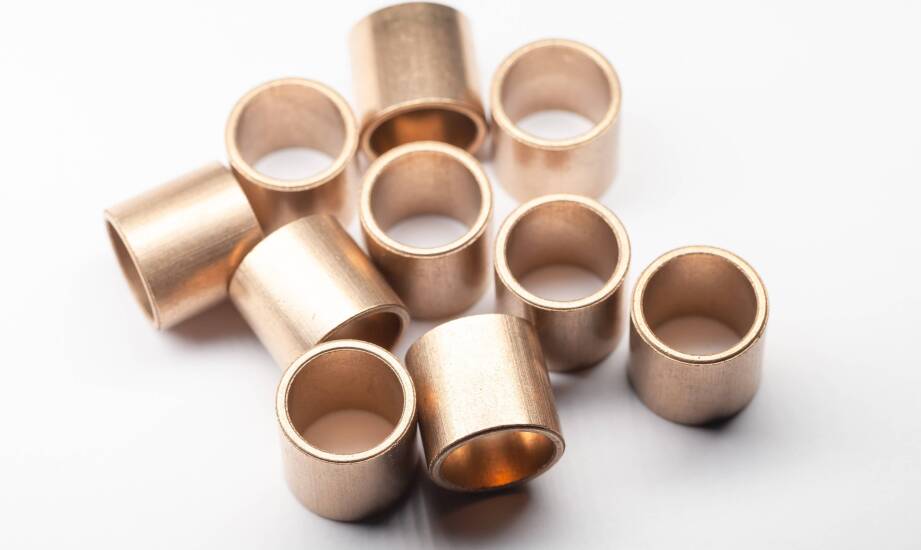

Kiedy tuleja ślizgowa cylindryczna ma sens w osi CNC i co decyduje o trwałości

W warsztatach obróbczych i zakładach produkcyjnych wykorzystujących maszyny CNC kluczowym wyzwaniem pozostaje utrzymanie stabilności osi roboczych. Standardowe łożyska liniowe, choć powszechnie stosowane ze względu na minimalne tarcie, nie zawsze stanowią optymalny wybór. Problem narasta w aplikacjach narażonych na silne uderzenia, intensywne drgania lub w środowisku o dużym zanieczyszczeniu chłodziwem. W takich sytuacjach, a także przy braku przestrzeni na rozbudowaną zabudowę prowadnicy, konstruktorzy wracają do rozwiązań ślizgowych. Element oparty na litym materiale podtrzymuje wał pod obciążeniem promieniowym, eliminując wrażliwe na brud elementy toczne. Dzięki większej powierzchni styku komponent ten potrafi zneutralizować wibracje, co bezpośrednio poprawia gładkość obrabianej powierzchni i chroni napęd przed przedwczesnym zużyciem.

Przeczytaj również: Kiedy niezbędna jest budowa przydomowej oczyszczalni ścieków?

Parametry i materiały określające granice eksploatacji

Przed podjęciem decyzji o modernizacji mechanizmu prowadzenia należy rygorystycznie ocenić trzy zmienne: obciążenie dynamiczne, prędkość ruchu oraz dostęp do środka smarnego. Wrzeciona i osie maszyn generują specyficzne siły, które weryfikuje się za pomocą współczynnika PV, stanowiącego iloczyn nacisku jednostkowego i prędkości poślizgu. Dla klasycznych elementów wykonanych z brązu spiekanego granica bezpiecznej pracy bez zewnętrznego wymuszania obiegu chłodzenia oscyluje wokół 1,75–2,5 MPa·m/s. Aby uniknąć przegrzania, obciążenie dynamiczne nie powinno przekraczać 10 MPa przy prędkości ślizgu do 5 m/s. Przekroczenie tych wartości w pracy ciągłej prowadzi do natychmiastowego zerwania filmu olejowego, drastycznego wzrostu temperatury i zatarcia węzła.

Przeczytaj również: Do czego służą kształtowniki zamknięte?

Wybór konkretnego stopu lub tworzywa determinuje sposób odprowadzania ciepła i odporność na zanieczyszczenia. Detale z brązu spiekanego charakteryzują się mikroporowatą strukturą, która po fabrycznym nasączeniu olejem gwarantuje bezobsługowe smarowanie. Materiały te utrzymują stały, niski współczynnik tarcia na poziomie 0,06–0,20 i wykazują wysoką przewodność cieplną, co predysponuje je do pracy ciągłej w maszynach wymagających stabilności wymiarowej. Alternatywę stanowią warianty polimerowe. Cechują się one mniejszą wrażliwością na opiłki czy pył obróbczy i mogą pracować w środowisku całkowicie suchym. Ich wadą pozostaje gorsze odprowadzanie ciepła. Z tego powodu tworzywa sztuczne znajdują zastosowanie głównie w ruchach oscylacyjnych lub przy osiach pomocniczych, gdzie interwały pracy pozwalają na swobodne stygnięcie materiału.

Przeczytaj również: Podział majątku wspólnego małżonków: udział kancelarii notarialnej w procesie

Osiowanie i przygotowanie gniazda podczas montażu

Poleganie wyłącznie na zgodności średnicy nominalnej z katalogiem stanowi poważny błąd podczas serwisowania maszyn CNC. Długotrwała praca osi wymaga precyzyjnego dopasowania gniazda oprawy oraz zachowania optymalnego luzu roboczego. W aplikacjach mocno narażonych na rezonans fabryczny luz rzędu 0,2–0,4 mm skutecznie tłumi drgania pochodzące z obróbki, zapobiegając propagacji fal uderzeniowych w głąb maszyny. Zbyt ciasne spasowanie blokuje migrację środka smarnego i skutkuje błyskawicznym wzrostem temperatury. Nadmierny luz generuje stuki i przyspiesza owalizację otworu. Równie ważna pozostaje tolerancja bicia samego wału, która w precyzyjnych napędach nie powinna przekraczać 0,01 mm.

Nawet najlepsza gatunkowo tuleja cylindryczna ulegnie przedwczesnej destrukcji, jeśli proces instalacji zostanie przeprowadzony bez zachowania osiowości. Główne błędy montażowe obejmują wtłaczanie elementów przy użyciu punktowych sił, co trwale deformuje delikatną, mikroporowatą strukturę brązu. Ponadto niewspółosiowość gniazda względem prowadnicy skutkuje krawędziowaniem i jednostronnym wycieraniem materiału. Właściwa naprawa wymaga dostępu do komponentów trzymających wąskie tolerancje, dostarczanych przez branżowych specjalistów, takich jak firma Technik CNC. Przed ostatecznym wciśnięciem detalu konieczne jest całkowite oczyszczenie gniazda z resztek starego chłodziwa i opiłków. Każde obce ciało wtłoczone między oprawę a płaszcz zewnętrzny zniekształci wewnętrzny profil roboczy.

Kiedy rezygnacja z układów tocznych przynosi realne korzyści

Wykorzystanie powierzchni ślizgowych w nowoczesnych obrabiarkach numerycznych to celowy zabieg inżynieryjny, stosowany w ściśle określonych warunkach środowiskowych. Zastąpienie kulek i wałeczków litym pierścieniem metalu lub polimeru zapewnia trwałość tam, gdzie punktowe uderzenia i drgania zniszczyłyby delikatne bieżnie prowadnic liniowych. Taka decyzja projektowa wymaga jednak bezwzględnego przestrzegania limitów cieplnych określonych przez parametry graniczne materiału oraz rygorystycznego reżimu serwisowego.

Aby modyfikacja mechanizmu posuwu pracowała poprawnie i stabilnie, nie wystarczy samo osadzenie nowego detalu. Decydujące znaczenie ma kompleksowa weryfikacja całej geometrii węzła, obejmująca sprawdzenie sztywności korpusu, jakości powierzchni wału oraz zagwarantowanie ciągłości filmu smarnego. Właściwie zamontowany i chroniony mechanizm oparty na tarciu ślizgowym bez problemu przetrwa w agresywnym środowisku obróbki metalu czy drewna. Taka konstrukcja wielokrotnie wydłuża czas między wymianami, zapewniając płynny ruch osi i utrzymanie powtarzalności produkowanych komponentów.
